嵌入硬件常用开关类型

无论是在嵌入式产品开发还是测试的过程中，往往都离不开各种开关。下面为大家介绍几款常见的开关类型。

（一）轻触开关、微动开关、瞬动开关

（1）特点：按下开关的时候导通，松手后自动回弹断开。

（2）程序实现方式：I/O检测，中断检测。

（3）举例：复位按键，遥控器按键等。

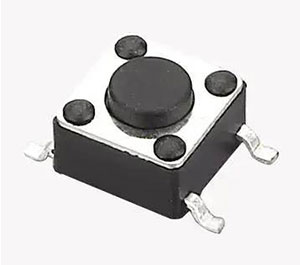

轻触开关

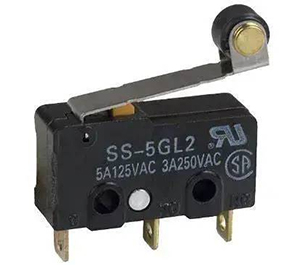

微动开关

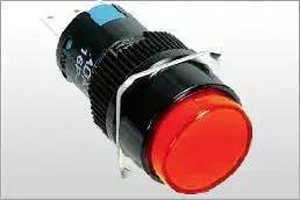

瞬动开关

（二）自锁开关

（1）特点：按键开关的时候导通，松手后维持按下状态并且导通。再次按压开关后，开关回弹断开。

（2）程序实现方式：I/O检测，中断检测。

（3）举例：电源开关，功能开关等。

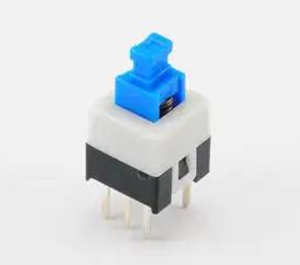

自锁开关

（三）船型开关、翘板开关

（1）特点：根据触点分以下四类，当动触点接触静触点后导通。有些船型开关还带有指示灯。

单刀单掷：1个动触点和1个静触点。只有1通道。

单刀双掷：1个动触点和2个静触点，有2个通道。

双刀单掷，2个动触点和2个静触点，有2个通道。

双刀双掷，2个动触点和4个静触点，有4个通道。

多数采用的是单刀双掷的船型开关，这款分两个档位和三个档位的。有三个档位的开关可以处于中间状态，两个静触点都不接触，处于全断路。就类似有个双向的分叉路，我偏偏不向左也不向右，就站在中间谁都不选择。

（2）程序实现方式：I/O检测，中断检测。

（3）举例：电源开关，档位调节等。

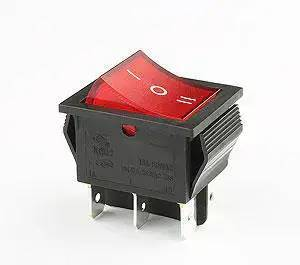

单刀双掷（三档）

（四）拨动开关、滑动开关

（1）特点：通过拨动开关柄使电路接通或者断开，从而达到切换电路的目的。

（2）程序实现方式：I/O检测，中断检测。

（3）举例：切换电路功能，选择档位等。

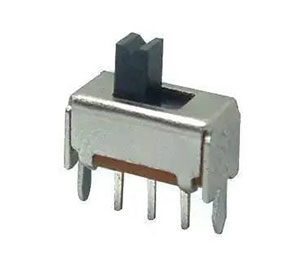

拨动开关（两档）

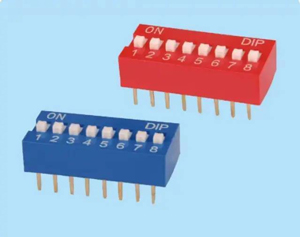

拨动开关（八路）

（五）电位计旋钮开关

（1）特点：可视为可变电阻，顺时针扭动或者逆时针扭动改变的是电阻值，旋转的角度固定，档位固定。

（2）程序实现方式：ADC检查。

（3）举例：音箱音量开关，激光头功率大小等。
