按钮开关内部结构

按钮开关分为启动按钮（绿色按钮）、停止按钮（红色按钮）和复合按钮开关（颜色不一定），其不同功能取决于内部桥式移动触点的位置。

什么是桥式移动触点？

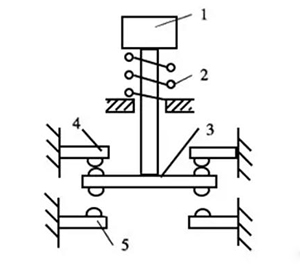

如上图所示，1是按钮帽，它是我们上面提到的绿色和红色；2是弹簧，它是使用接触器按钮开关的钥匙；3为桥式动触头；4、5为静态接触。弹簧_的特点是当没有外力时它会自动复位。因此，当按下按钮盖（1）时，弹簧（2）将被挤压，导致活动触点（3）向下移动；当释放按钮盖（1）时，弹簧（2）将自动复位并驱动活动触点（3）向上移动。由此形成了启动按钮和停止按钮。

启动按钮

启动按钮只有一个静态触点（5）。

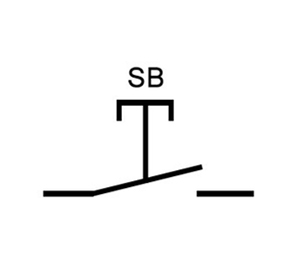

当弹簧（2）压缩时，动触头（3）与静触头（5）接触，形成闭合回路；松开后，弹簧（2）将自动复位并移动。触点（3）与静态触点（5）断开，形成开路。启动按钮在静态触点（5）的两侧有两个端子。因此，产生了启动按钮的特性：按下按钮时，电路通电，松开按钮时，回路断电。也就是说，不工作时，按钮处于常开状态。电路图中启动按钮的图形符号如下：

停止按钮

停止按钮只有静态触点（4）。

当弹簧（2）压缩时，动触头（3）与静触头（4）分离，形成开路；松开后，弹簧（2）自动复位，动触头（3）接触静触头（4）形成闭合电路。停止按钮在静态触点（4）的两侧有两个端子。因此，产生了启动按钮的特性：按下按钮时，电路断电，松开按钮时，回路通电。也就是说，当它不工作时，按钮是常闭的。电路图中停止按钮的图形符号如下：

复合按钮

复合按钮是所谓的机械联锁，它结合了停止按钮和启动按钮，因此它被称为“复合按钮”。其内部结构与图示完全相同，即静态触点（4）和静态触点（5）同时存在。因此，当弹簧（2）被压缩时，活动触点（3）将与静态触点（4）分离，同时接触静态触点（5），从而使静态触点（四）两端的端子形成开路。使静态触点（5）两端的端子形成闭合电路；松开后情况正好相反。

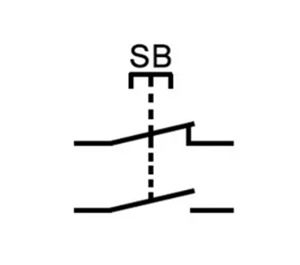

这种按钮在静态触点（4）和静态触点（5）的两侧有两个端子，总共有4个端子。连接时，可将4个端子连接到两个回路上，使两个回路形成机械联锁；您还可以从4个端子中选择所需的两个端子连接，使其成为启动按钮或停止按钮。电路图中复合按钮的图形符号如下：
